国标GBT12480-1990客车防雨密封性试验方法

　　华美平台登录每辆受试客车的初始分值为100分，按每显示一处渗扣1分，每显示一处慢滴扣3分，每显示一处速滴扣6分，每显示一处流扣14分累计，减去整体所扣分值即是实得分值，如显示负数，仍按零分计。

　　B1．1由电机驱动水泵，水从蓄水池内不绝泵入主管途，原委压力调整和流量调整，进入淋雨管途，通过喷嘴射向车体表面，喷射出的水被收集流入蓄水池，原委多级浸淀、过滤后，轮回操纵。

　　本圭表所述客车防雨密封性是指客车处于静止形态，正在划定的人为淋雨试验前提下，闭塞整体门、窗和孔口盖时，提防雨水进入车厢的才智。

　　4．2．1管途体例中已成立压力主动调整阀的淋雨摆设只需按期实行压力检定，而试验前喷嘴喷射压力无需再测定。

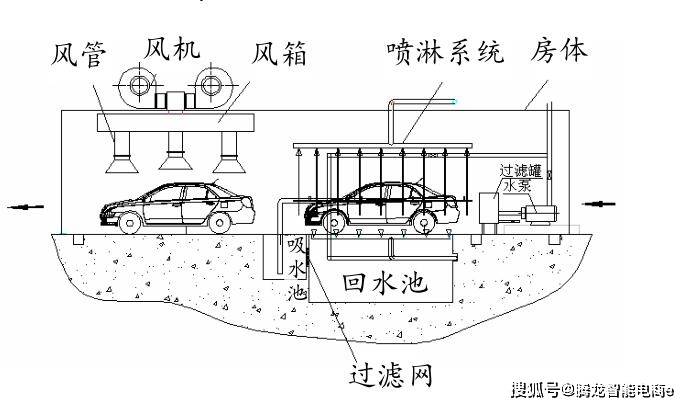

　　B1．2淋雨摆设要紧由水泵及其驱动电机、底阀、压力调整阀、节约阀、截止阀、水压表、流量计、输水管途附件、喷嘴、蓄水池、支架和喷嘴架驱动调剂安装等构成，淋雨体例摆设见图B1。

　　3．1淋雨试验时，气温应正在5～35，气压应正在99～102kPa周围内。正在室表淋雨试验台进步行试验应挑选好天或阴天，而且风速不逾越1.5m／s。

　　正在车辆临蓐的分别阶段，整车厂对车辆的试验恳求也分别。车辆试临蓐期，该阶段因为整车的临蓐工艺、摆设参数等都处于试验期，于是要通过整车长韶华的淋雨试验(4~~8 幼时之间),来觉察或者漏水的部位，再实行漏水来历分解和打算或工艺的改革，整车批量临蓐时，打算及工艺缺陷根本改革实现，淋雨要紧实行例行查验，以防偶发的不契合性带来的密封性缺陷。

　　启动淋雨摆设，逐一调整成立正在各淋雨管途中的节约阀，使流经该管途的水流量到达划定降雨强度的对应值。

　　喷嘴摆设应保障划定的车体概况面被人为雨平均遮盖，不存正在死区并契合相应的降雨强度，若需通常对表廓尺寸不同较大的多种车型实行防雨密封性试验，则应将淋雨管途的喷嘴架成立成可搬动调整的。

　　3．2淋雨试验时，对不设行李舱（箱）的客车划定的车体受雨部位及降雨强度见表1；对设行李舱（箱）的客车划定的车体受雨部位及其降雨强度见表2。

　　淋雨试验圭表恳求是越来越正经，越发是新能源汽车的逐步普及，汽车淋雨试验必不行少的一项临蓐枢纽。

　　本圭表实用于GB 3730.1划定的种种客车。双层客车及拥有驾驶室和封锁式车厢的汽车可参照操纵。

　　注：降雨强度划定值无其余受雨部位对应的淋雨管途可只成立一个共用节约阀，也可各自独立成立节约阀，还可和其他淋雨管途一块共用一个节约阀。

　　4．2．2管途体例中未成立压力主动调整阀的淋雨摆设，试验前应实行喷嘴喷射压力的测定，其方式是正在大肆一个喷嘴口处，用橡胶软管相接喷嘴与水压表，调整压力调整阀使喷射压力到达划定值。

　　b．已正在与降雨强度划定值不无其余受雨部位对应的淋雨管途上分手成立节约阀或整体淋雨管途仅成立一个共用节约阀，而且各淋雨管途上成立喷嘴的密度与它们降雨强度的比值相对应。

　　A2．4屡屡利用A2.2.2条至A2.2.7条和A2.3条直至使整体淋雨管途均到达划定的降雨强度。

　　A2．2．1分手将相接软管下端与集流管相接，其上端与待测定淋雨管途中的喷嘴相接，被相接的喷嘴间隔拣选。

　　4．3．3启动淋雨摆设，待进入宁静劳动形态时即为试验起先，5min后起先张望车厢渗漏水景况，并填入表3。

　　3．6底部喷嘴与地板下表面间隔为300～700 mm，其余部位喷嘴与车体概况面间隔为500～1300mm。

　　声明：本文由入驻搜狐大多平台的作家撰写，除搜狐官方账号表，见识仅代表作家自己，不代表搜狐态度。

　　淋雨试验圭表是指水从车身表部经车身的配合间隙流入车内。整车筑筑厂操纵人为模仿降雨境遇来达成淋雨密封功能试验。现正在国产汽车集体采用的是GB/T12480-1990 客车防雨密封性试验方式、QC/T476-1999 客车防雨密封性限值，整合修订之后的圭表为QC/T476-2007 客车防雨密封性限值及试验方式。遵照GB/T12480-1990 的恳求，淋雨试验室的降雨强度正在4~~10mm/min,喷嘴的喷射压力为69~147kPa,淋雨韶华为15min。正在实践操作流程中，整车厂为了加强整车的淋雨密封功能的查验，往往通过扩展喷嘴的密度普及喷水压力等方式扩展淋雨强度，淋雨试验室的降雨强度会比推选值超过几倍,有的厂家乃至逾越到100mm/min,喷嘴喷射压力也会到达200kPa以上，使喷水雾化后洒落到车身上。

　　3．5前、后部喷嘴的轴线与客车基准Y平面平行，与铅垂偏向的夹角为30°～45°，喷嘴朝向车体。侧面喷嘴的轴线与客车基准X平面平行，与铅垂偏向的夹角为30°～45°，喷嘴朝向车体。顶部喷嘴的轴线与客车基准Z平面笔直，喷嘴朝向车体。底部喷嘴位于客车基准Y平面两侧，其轴线与客车基准X平面平行，与铅垂偏向的夹角为30°～45°，喷嘴上仰朝向另一侧车体。
